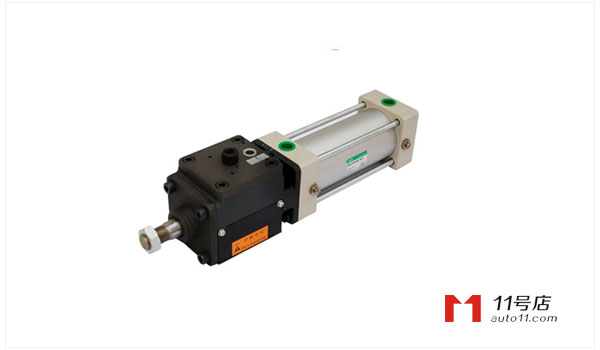

刹车气缸原理

刹车气缸的主要结构包括缸筒、端盖、活塞、活塞杆和密封件，在整个工作过程中他们起着相互关联及相互协作的作用，本文我们要为大家解读的则是刹车气缸原理，想了解相关内容的朋友可以阅读一下下文哦。

刹车气缸是汽车刹车过程中至关重要的一个汽车组件之一，了解他的工作原理也是至关重要的，下面我们来看看详细的内容吧。

刹车气缸结构

气缸是由缸筒、端盖、活塞、活塞杆和密封件组成，其内部结构如图所示：

1)缸筒

缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬 ，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。

2)端盖

端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈 ，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度 ，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3)活塞

活 塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环 长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常 用铝合金和铸铁，小型缸的活塞有黄铜制成的。

4)活塞杆

活塞杆是气缸中最重要的受力零件。通常使用高碳钢，表面经镀硬铬处理，或使用不锈钢，以防腐蚀，并提高密封圈的耐磨性。

5)密封圈

回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。

缸筒与端盖的连接方法主要有以下几种：

整体型、铆接型、螺纹联接型、法兰型、拉杆型。

6)气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。

刹车气缸工作原理

根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作;但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

下面是气缸理论出力的计算公式：

F：气缸理论输出力(kgf)

F′：效率为85%时的输出力(kgf)--(F′=F×85%)

D：气缸缸径(mm)

P：工作压力(kgf/cm2)

例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?

将P、D连接，找出F、F′上的点，得：

F=2800kgf;F′=2300kgf

在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1-1中查出。

例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，(气缸效率为85%)问：该选择多大的气缸缸径?

●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)

●由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

通过以上内容的介绍您对刹车气缸原理是否已经了解比较清楚了呢?如果您想了解更多与刹车气缸原理相关的内容您可以关注11号店驾驶知识栏目进行了解哦。
